PJ05-CR01插卡取電模塊產品概述

        PJ05-CR01受限取電模塊適用于弱電控制。采用可靠的RS485總線與主控制器通信，實現客房在無人狀態下，房間內的設備保持在低功耗的狀態，當酒店的客人進入客房時，將房門卡插入專卡取電開關中，即可使用客房內的照明、電視、空調等設備。

        該取電模塊采用微電腦控制技術，一般為強電220V供電，采用大功率繼電器，高負載，滿足酒店客房的用電需要；取電開關上有發光LED指示燈，符合現代酒店潮流并方便客人夜間操作。

         優美的線條、獨特的造型，簡約中見奢華，可根據酒店的裝修風格訂制顏色。常見的搭配有：香檳色、金色框+香檳色、銀色、銀色框+白色。

  PJ05-CR01產品特點

        開關面板采用優質防彈膠PC，耐沖擊、抗高溫、易清潔；

        底盒材料采用優質ABS阻燃材料，阻燃性強，絕緣性能好；

        采用SMT生產工藝確保元器件焊錫的一致性，提高開關的整體壽命和保證生產質量；

        加大感應線圈值徑，使頻率范圍值更寬，適應頻率偏離卡的使用，不挑卡取電。

 PJ05-CR01產品性能參數

        工作電壓：50/60Hz 180—240VAC （其他電壓可訂做）

        最大負載電流：30A

        最大負載功率：6600W

        靜態工作功率：1W

        延時斷電時間：10—15 秒

        未工作狀態：指示燈為藍色

        使用壽命：繼電器觸點在 220V 滿負載時，壽命大于 10 萬次

        工作溫度：-10℃--60℃

  PJ05-CR01插卡取電產品應用

        酒店客房取電開關適用于各類星級酒店、汽車旅館、經濟型酒店、公寓及辦公大樓等場所，使用它為酒店達到有效的節電，可以控制所有固定的客房照明和開關插座。其他卡片或紙片等不能取電，有效達到客房節能。

  PJ05-CR01插卡取電使用說明

        只能通過插入專用卡片才能達到取電，讀取電子門鎖房卡內信息，”一房一卡”供電

        識別取電人身份類別并記錄取電時間

        當客人離開房間時，取出開門卡后，客房總電源即可自動延時 15 秒（可按用戶要求修改）內斷開，人性化方便客人的同時 亦能使用電更安全。

        插入服務員卡，按動制定面板開關時，房間內的受控燈具同時點亮1分鐘，方便服務員進行燈具檢查。

        取出卡片后延時30秒受控電器自動斷電。

  PJ05-CR01插卡取電接線說明

  PJ05-CR01受限取電模塊與主控制器采用RS485總線通訊，485連接線統一用一對雙絞線。其接線方式如下：

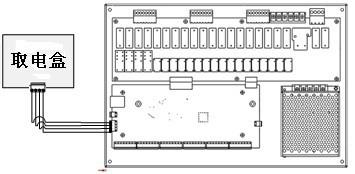

  圖1 PJ05-CR01受限取電模塊接線示意圖

    PJ05-CR01受限取電模塊上RS485總線接口標識符如下所示：

  圖2 PJ05-CR01受限取電模塊接口示意圖

  連接器標識符對應的端口定義如下：
